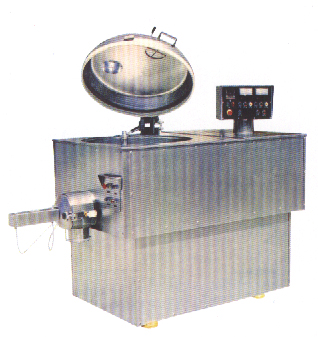

工作原理 　粉体物料与粘合剂在圆筒形容器中由底部混合桨充分混合成湿润软材，然后由置的高速粉碎桨切割成均匀的湿颗粒。 特点 　本机采用卧式圆筒构造，结构合理。 　充气密封驱动轴，清洗时可切换成水。 　流态化造粒，成粒近似球形，流动性好。 　较传统工艺减少25%粘合剂，干燥时间缩短。 　每批次干混2分钟，造粒1-4分钟，工效比传统工艺提高4-5倍。 　在同一封闭容器内完成，干混-湿混-制粒，工艺缩减，符合GMP规范。 　整个操作具有严格的安全保护措施。

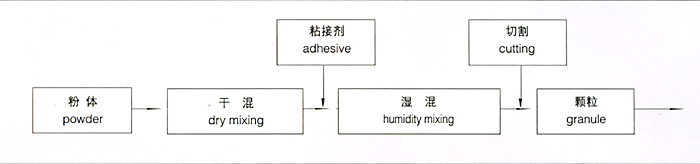

工艺流程

技术参数

项　　目 规　　　　格 名称 单位 10 50 150 200 250 300 400 600 容积 L 10 50 150 200 250 300 400 600 产量 kg/batch 3 15 50 80 100 130 200 280 混合速度 r.p.m 300/600 200/400 180/270 180/270 180/270 140/220 106/155 80/120 混合功率 kw 1.5/2.2 4/5.5 6.5/8 9/11 9/11 13/16 18.5/22 22/30 切割速度 r.p.m 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000 1500/3000 切割功率 kw 0.85/1.1 1.3/1.8 2.4/3 4.5/5.5 4.5/5.5 4.5/4.5 6.5/8 9/11 压缩空气耗量 m3/min 0.6 0.6 0.9 0.9 0.9 1.1 1.5 1.8

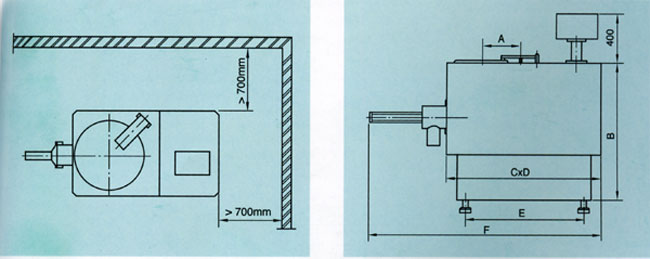

平面直方图

型号 A B C×D E F 10 270 750 1000×650 745 1350 50 320 950 1250×800 970 1650 150 420 1000 1350×800 1050 1750 200 500 1100 1650×940 1450 2050 250 500 1160 1650×940 1400 2260 300 550 1200 1700×1000 1400 2310 400 670 1300 1860×1100 1550 2410 600 750 1500 2000×1230 1750 2
